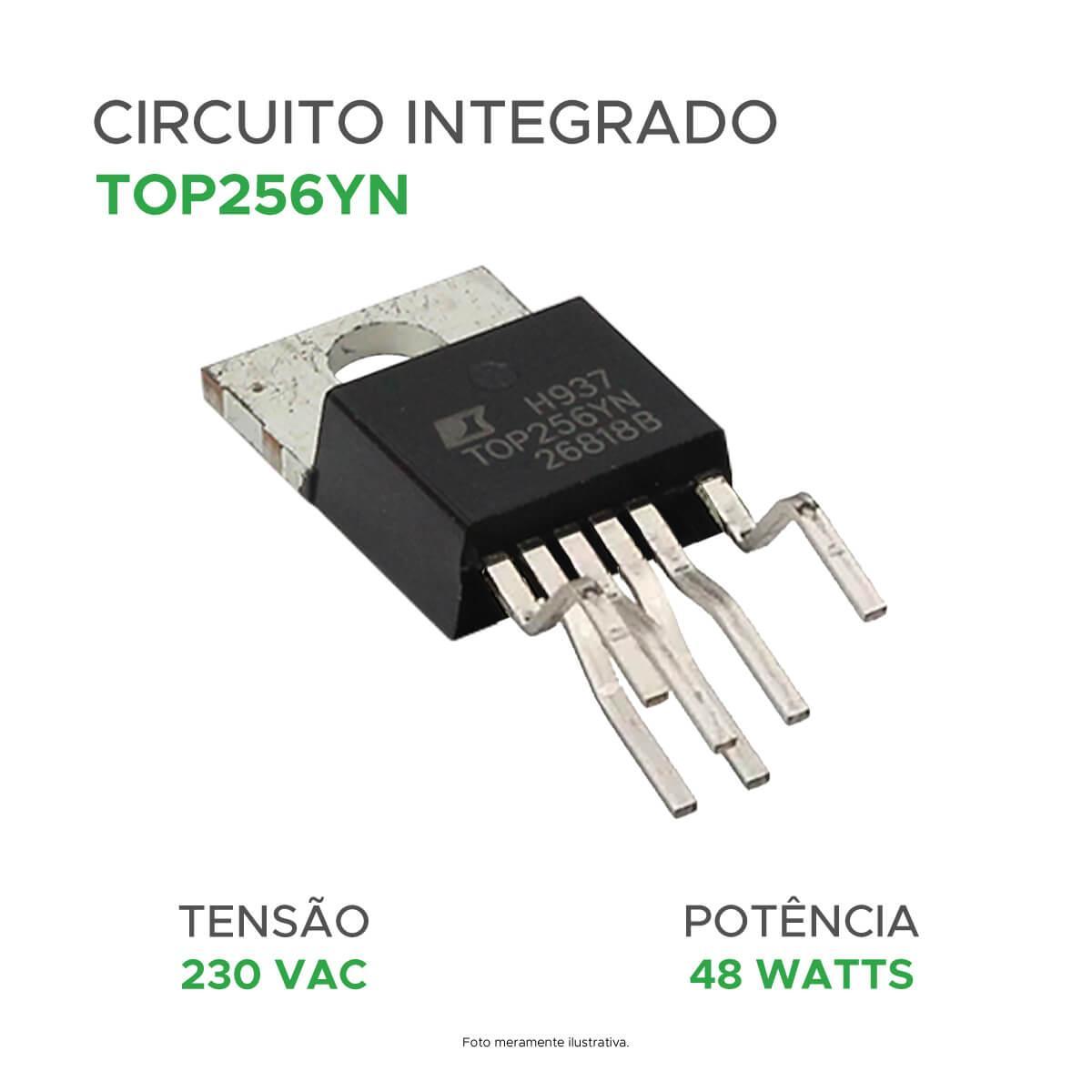

Circuito Integrado Top256yn Top 256yn Top256

Descrição do Produto

Incorpora um Mosfet de Potência de 700V , Fonte de Corrente Comutada de Alta Tensão , Controle PWM , Oscilador , Circuito de Desligamento Térmico , Proteção Contra Falhas e outros circuitos de controle em um dispositivo monolítico.

Características Principais

• Menor custo do sistema
• Maior flexibilidade de design
• Operação Multi Modos
• Maximiza eficiência em todas as cargas
• Novos pacotes ESIP-7F e ESIP-7C

Destaques Técnicos

• Baixa impedância térmica junção a caixa (2 °C por Watt)
• A baixa altura ideal para adaptadores onde o espaço é limitado
• Montagem simples usando um clipe para auxiliar a fabricação de baixo custo
• Pacote horizontal ESIP-7F ideal para adaptação de altura ultra baixa e aplicativo de aplicativos
• Distância estendida do envoltório do pacote do pino de drenagem para o pino adjacente e para o dissipador de calor
• Nenhum dissipador de calor necessário até 35 W usando P, pacotes G e M com tensão de entrada universal e até 48 W a 230 Vac
• A proteção de sobretensão de saída (OVP) programável pelo usuário para travamento/desligamento não travado com reset AC rápido
• Permite sensoriamento primário e secundário
• A detecção de subvoltage (UV) da linha previne falhas de desligamento
• O desligamento da linha de overvoltage (OV) estende o limite de surto da linha
• Limite de corrente programável preciso
• Alimentação de linha otimizada para rejeição de ondas de linha
• Frequência de 132 kHz (254Y-258Y e todos os pacotes E/L) reduz o tamanho do transformador e da fonte de alimentação
• Opção de meia frequência para aplicações de vídeo
• O nervosismo de frequência reduz o custo do filtro EMI
• O dissipador de calor está conectado à fonte para baixo EMI
• A reinicialização automática melhorada oferece 3% de potência máxima em curto-circuito e condições de falha de loop aberto
• A função de desligamento térmico histérico preciso se recupera automaticamente sem exigir um reset
• Partida suave totalmente integrada para o estresse mínimo de partida
• A trepidação prolongada entre o DR e todos os outros pinos melhora a confiabilidade do Feld
