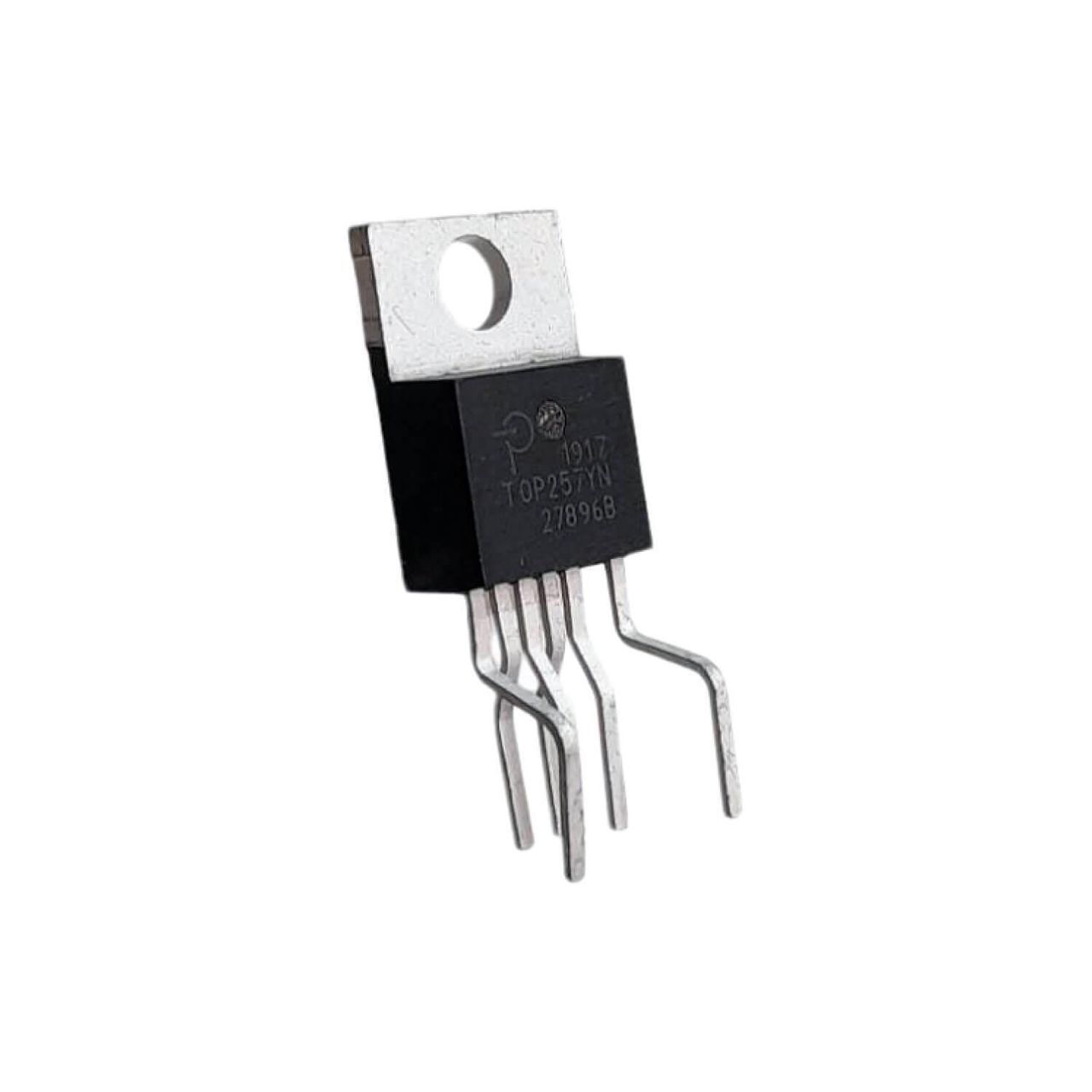

Circuito Integrado Top257yn Top 257 Yn - To220

Descrição do Produto: Top257yn

O Top257yn é um Switcher Off-line Integrado da Série Topswitch-hx. Este componente é projetado para Fontes de Alimentação Off-line , oferecendo Alta Eficiência em todas as condições de carga. Ele incorpora um Mosfet de Potência de 700 V , uma Fonte de Corrente Comutada de Alta Tensão, Controle PWM, Oscilador, Circuito de Desligamento Térmico, Proteção Contra Falhas e outros circuitos de controle em um único dispositivo monolítico. Este componente é ideal para projetos que exigem alta eficiência e confiabilidade, com um design compacto e custo reduzido.

Especificações Técnicas:

• Número do Modelo: Top257yn
• Tensão Máxima do Mosfet: 700 V
• Pacotes Disponíveis: ESIP-7F e ESIP-7C
• Impedância Térmica (junction-to-case): 2 °C Por Watt

Proteções Integradas:

• Proteção Contra Sobretensão de Saída (OVP)
• Detecção de Subtensão de Linha (UV)
• Desligamento por Sobretensão de Linha (OV)
• Limite de Corrente Programável
• Desligamento Térmico Histerético
• Frequência de Operação: 132 kHz (opção de meia frequência para aplicações de vídeo)
• Consumo em Standby: Menos de 200 mW a 230 VAC
