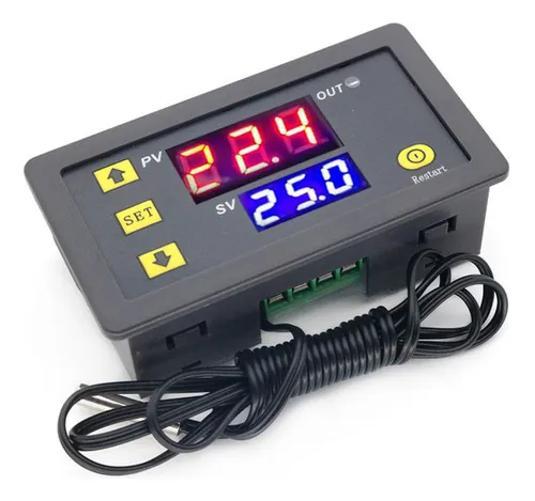

Controlador Temperatura Digital 12v Termostato Chocadeira

Você Quer Construir Sua Própria Chocadeira Com Controle Automático De Temperatura?

O Termostato Modelo W3230 é perfeito para quem deseja controlar a temperatura de um determinado ambiente de forma fácil, precisa e automática.

Este termostato funciona apenas em 12v , sendo que a tensão de saída será a mesma da entrada. Veja o vídeo no anúncio para instalar e configurar seu termostato.

Especificações:

• Faixa De Medição: - 55°C A 120°C
• Alimentação: 12v
• Saída: Relé 20 A
• Sensor: Ntc 10k A Prova De Água
• Dimensões: 79x43x26mm
• Precisão De Medição: + 0.1°C
• Precisão De Controle: 0.1°C
• Fio Do Sensor: 1 Metro

Modo De Uso:

Ligue O Seu Termostato Na Energia E No Seu Equipamento Conforme O Esquema De Ligação Disponível Em Uma Das Fotos Do Anúncio.

Como Configurar:

Pressione E Segure O Botão Set Por 5 Segundos Para Entrar Na Configuração Do Menu Principal, Após Isto, Pressione O Botão + Ou - Para Alternar As Posições De Configuração (p0, P1, Até P6), Pressione O Botão Set Novamente E Os Botões + Ou - Até Chegar Na Temperatura Desejada.

Posições:

• P0 - Modo Refrigeração Ou Aquecimento

  Pressione E Segure O Botão Set Por 5 Segundos Para Exibir P0, Pressione Set Uma Vez Para Definir O Modo De Trabalho, Pressione +- para Alternar H Para O Modo De Aquecimento C Para O Modo De Resfriamento E Pressione Set Uma Vez Para Retornar, Pressione Set Novamente E A Configuração Desta Etapa Estará Concluída.

  • Modo Da Refrigeração: Quando A Temperatura Ajustada For Maior Ou Igual A Temperatura De Medição, O Relé Da Refrigeração Será Acionado E O Refrigerador Será Ligado, Quando A Temperatura Ajustada For Menor Ou Igual A Temperatura Medida, O Refrigerador Será Desligado.
  • No Modo Do Aquecimento: Quando A Temperatura Ajustada For Menor Ou Igual A Temperatura De Medição, O Relé Do Aquecimento Será Acionado E O Dispositivo Aquecedor Será Ligado, Quando A Temperatura Ajustada For Maior Ou Igual A Temperatura Medida, O Aquecedor Será Desligado.
• P1 - Retorno Diferença Configuração (histerese)

  Manter Esta Configuração Sempre Em 0.0

• P2 - Temperatura Máxima Definindo O Limite Superior

  Pressione E Segure Set Por 5 Segundos Para Exibir P0, Pressione +- para Mudar Para P2, Pressione Set Uma Vez Para Definir O Limite Máximo Superior, Pressione +- para Definir A Temperatura Máxima, O Valor Máximo É 120 Graus, Pressione Set Uma Vez Para Retornar Após A Conclusão, Pressione E Segure Set E A Configuração Estará Concluída

• P3 Temperatura Mínima Definindo Limite Inferior

  Pressione E Segure Set Por 5 Segundos Para Exibir P0, Pressione +- para Mudar Para P3, Pressione Set Uma Vez Para Definir O Limite Mínimo Inferior, Pressione +- para Definir A Temperatura Mínima, O Valor Mínimo É -55 Graus, Pressione Set Uma Vez Para Retornar Após A Conclusão, Pressione E Segure Set E A Configuração Estará Concluída.

• P4 - Correção Temperatura (calibração)

  Esta Função Pode Ser Usada Para Corrigir A Temperatura Medida Quando Há Um Desvio Da Temperatura Padrão. A Temperatura Corrigida = A Temperatura Antes Da Correção + Valor Da Correção. A Escala Válida Neste Caso É-7.0 7.0. Também É Recomendado Manter Esta Configuração Em 0.0.

  Pressione E Segure Set Por 5 Segundos Para Exibir P0, Pressione +- para Mudar Para P4, Pressione Set Uma Vez Para Corrigir, Pressione +- para Definir O Valor Da Correção, Pressione Set Uma Vez Para Retornar Após A Conclusão, Pressione E Segure Set E A Configuração Estará Concluída.

  Por Exemplo, A Exibição Normal É 25 Graus, 25 Graus São Exibidos Quando A Correção De Temperatura É 0, 26,5 Graus São Exibidos Quando A Correção De Temperatura É 1,5, 23,5 É Exibido Quando A Correção Da Temperatura É-1,5.

• P5 - Tempo De Atraso De Funcionamento (unidade: Minutos)

  Quando Você Deseja Que A Operação Do Refrigerador Ou Do Aquecedor Sofra Um Atraso Para Se
