Módulo Mini Sensor De Presença Movimento Proximidade Sr602

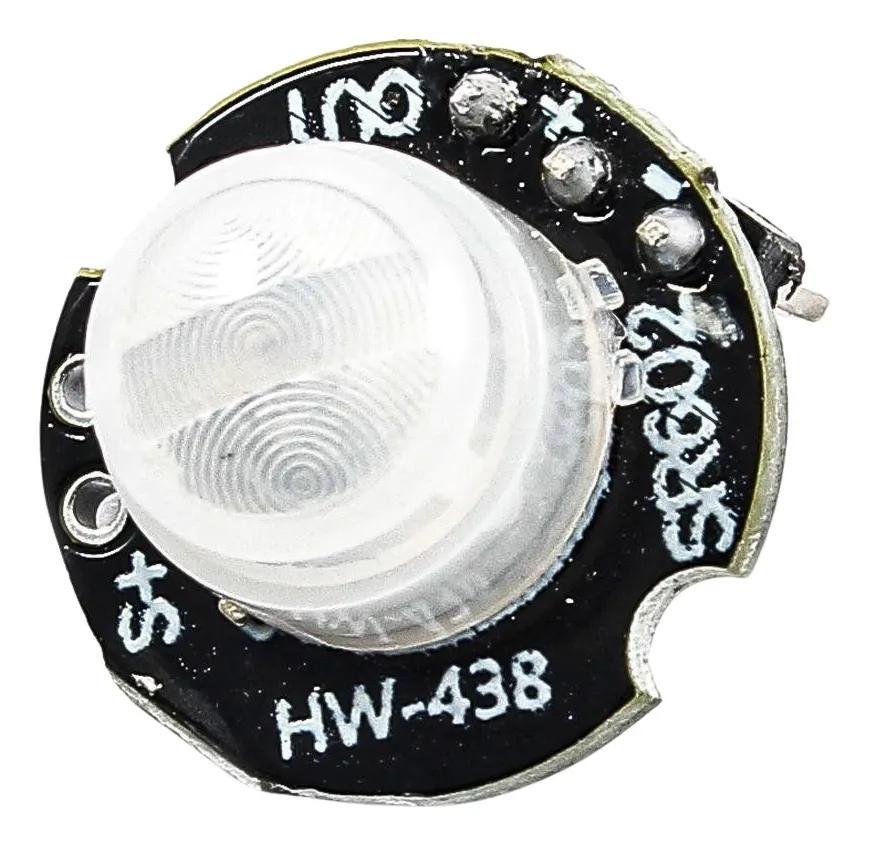

Módulo Sensor SR602

O Módulo Sensor SR602 é uma solução avançada e eficaz para detecção de movimento humano, utilizando tecnologia de Infravermelho Passivo (PIR). Com alta sensibilidade e resposta rápida, este módulo é ideal para uma ampla gama de aplicações, incluindo iluminação ativada por movimento, sistemas de alarme, segurança, controle de acesso, equipamentos automáticos em agricultura e mineração, entre outros.

Características Principais:

• Tecnologia PIR: Utiliza sensores de Infravermelho Passivo para detectar a radiação térmica emitida pelo corpo humano, oferecendo detecção eficiente sem a necessidade de contato direto.
• Sensibilidade Ajustável: A sensibilidade do módulo pode ser ajustada para atender às necessidades específicas da aplicação, mudando um resistor de chip.
• Tempo de Ativação Ajustável: O tempo de saída em nível alto é ajustável de 2,5 segundos a 1 hora, com uma configuração padrão de 2,5 segundos. Este tempo pode ser alterado substituindo um resistor de chip.
• Distância de Detecção: Capaz de detectar movimentos até uma distância de 5 metros, com uma distância recomendada de 0 a 3,5 metros para um desempenho ideal.
• Baixo Consumo de Energia: Com um consumo de corrente quiescente de apenas 20uA, é ideal para aplicações que exigem eficiência energética.
• Faixa de Tensão de Alimentação: Opera com uma tensão de alimentação de 3,3V a 15V, com uma tensão limite de 2,8V a 18V.
• Saída Digital: Quando detecta movimento, a saída torna-se alta (H = 3.3V) por 2,5 segundos e depois retorna ao nível baixo (L = 0V).
• Instalação Sensível: Devido à sua alta sensibilidade, é recomendado instalar o módulo longe de fontes de calor ou radiação para evitar falsos disparos.

Notas:

• Ajuste de Sensibilidade e Duração: A sensibilidade e a duração do tempo em nível alto podem ser ajustadas alterando os resistores localizados na parte traseira da placa.
• Elemento Fotossensível: A instalação de um elemento fotossensível permite que o módulo opere apenas à noite, enquanto sem este componente, o módulo funciona durante todo o dia.

Este Módulo Sensor de Movimento SR602 é uma escolha excelente para projetistas e entusiastas que buscam um sensor confiável e fácil de integrar para projetos que requerem detecção de movimento preciso e eficiente.
